Fin de Course sur Rideau Métallique : Rôle, Fonctionnement et Types

La fin de course d'un rideau métallique est le dispositif électromécanique chargé de signaler à l'unité de commande les deux positions limites du tablier : position haute (enroulement complet) et position basse (fermeture au sol). Sans ce composant opérationnel, le motoréducteur continuerait à tourner au-delà des butées physiques, générant des contraintes mécaniques pouvant atteindre 300 Nm sur l'arbre d'enroulement. Ce seul élément conditionne l'intégralité du cycle automatisé d'ouverture et de fermeture.

Sur les installations traditionnelles, la butée mécanique à came domine encore le parc parisien, particulièrement sur les rideaux posés avant 2010. Elle repose sur un micro-interrupteur actionné par une came réglable montée sur l'arbre de transmission du motoréducteur. Le réglage s'effectue en déplaçant physiquement la came sur son axe cranté, avec une tolérance de 2 à 5 mm sur la course du tablier. Ce système représente environ 60 % des configurations rencontrées dans le 4e arrondissement.

Les motorisations récentes intègrent un encodeur électronique incrémental, qui comptabilise les impulsions de rotation — typiquement 1 024 à 4 096 points par tour — pour calculer la position exacte du tablier à la millimètre près. Ce capteur communique avec la carte de commande via protocole numérique et permet une reprogrammation sans démontage mécanique. Les marques Somfy (série Dexxo Pro), Nice (série Era M) et BFT (série Argo) équipent la majorité des rideaux motorisés installés à Paris 4 depuis 2015.

Un troisième type, le fin de course magnétique à effet Hall, équipe les installations industrielles lourdes dépassant 40 kg/m² de tablier. Deux aimants permanents fixés sur le guide latéral ou l'axe déclenchent des capteurs sans contact, totalement indépendants de l'usure mécanique. Ce système atteint une durabilité théorique supérieure à 500 000 cycles, contre 80 000 à 120 000 cycles pour la butée à came classique, conformément aux exigences de la norme EN 13241 applicable aux fermetures industrielles motorisées.

Signaux d'Alerte : Comment Identifier une Butée Défaillante à Paris 4

Le premier signal visible est un dépassement de position en fin de course basse : le tablier vient s'écraser contre le seuil avec une force anormale, entraînant une déformation des lames inférieures dans plus de 60 % des cas non traités rapidement. À l'inverse, le rideau peut s'immobiliser à 10–15 cm du sol, laissant un jour incompatible avec les exigences de sécurité incendie des ERP parisiens. Le moteur, forcé contre une butée mécanique défaillante, absorbe jusqu'à 3 fois sa charge nominale, accélérant la dégradation des condensateurs et des charbons de collecteur.

Un arrêt intempestif en position intermédiaire constitue le deuxième symptôme caractéristique d'une fin de course électronique déréglée ou d'un codeur magnétique défaillant. Le module de commande interprète un signal parasite comme un ordre d'arrêt, bloquant le rideau à mi-course sans raison apparente pour l'exploitant. Ce dysfonctionnement touche en priorité les motorisations à encodeur (CAME BX, FAAC 746) après 2 000 à 3 000 cycles, lorsque l'aimant du disque encodeur commence à perdre son intensité magnétique résiduelle.

Les codes erreur affichés sur le tableau de commande constituent un outil de diagnostic de premier niveau trop souvent ignoré à Paris 4. Sur les centrales Somfy Dexxo Pro et RTS, les codes E03 et E07 signalent respectivement l'absence de signal fin de course et un conflit entre les deux capteurs extrêmes. Chez CAME, le code F12 indique une rupture dans la boucle de détection ; lire ces codes avant intervention réduit le temps de diagnostic de 30 à 45 minutes.

Une odeur de surchauffe au niveau du caisson moteur est un signal critique : elle traduit un bobinage contraint de travailler hors plage thermique admise, la température interne pouvant franchir 180 °C, soit le seuil de la classe F selon la norme NF EN 60034-1. À Paris 4, les commerces du Marais équipés de rideaux installés entre 2005 et 2012 présentent ce symptôme dans près d'un appel sur cinq enregistré par les dépanneurs de la zone. Un délai de démarrage supérieur à 3 secondes après télécommande révèle enfin un microprocesseur en attente de confirmation du signal de position avant d'autoriser le cycle moteur.

Pourquoi le Capteur de Position Dérive ou Lâche : Causes Techniques Précises

La première cause de dérive est l'usure mécanique de la came d'actionnement qui bute sur le microcontact. Sur les systèmes à réglage manuel, la vis M8 en acier cadmié perd sa friction après 600 à 900 cycles d'ouverture-fermeture, déplaçant imperceptiblement la position de déclenchement. Un jeu de seulement 0,5 mm sur l'excentrique se traduit par un décalage de 4 à 7 cm en position finale de tablier, suffisant pour qu'un seuil de sol ne soit plus jointif.

Les vibrations structurelles constituent le deuxième facteur, particulièrement prégnant dans le 4e arrondissement où le passage du métro ligne 1 (station Saint-Paul) génère des micro-tremblements continus à basse fréquence (10 à 50 Hz). Ces sollicitations desserrent progressivement les contre-écrous de blocage, rendant le réglage instable en moins de 3 mois sur les façades directement exposées. La norme NF EN 13241 impose pourtant une fixation par double contre-écrou ou frein de vis pour les motorisations en zone de vibration.

La corrosion des contacts est une cause de défaillance franche : le rideau ne s'arrête plus du tout. Un microcontact non protégé (indice IP54 insuffisant en cave ou en courette parisienne) voit sa durée de vie chuter de 150 000 à moins de 30 000 cycles sous l'effet de l'humidité condensée. Les modèles Schneider Electric OsiSense XCK-J ou Telemecanique à chambre de contact dorée offrent une résistance nettement supérieure dans ces configurations.

Sur les motorisations à encodeur électronique (Somfy RS100io, Nice Era M), la dérive est d'origine logicielle : chaque impulsion non comptabilisée lors d'un pic de charge accumule une erreur de position. Une perte de 2 impulsions pour 1 000 cycles aboutit à un décalage de 6 à 8 cm sur une hauteur standard de 4 m. La mémoire EEPROM du variateur, qui stocke les positions de référence, se dégrade au-delà de 70 °C — température régulièrement atteinte en été dans les coffres métalliques non ventilés de Paris.

Enfin, le vieillissement des balais de charbon du motoréducteur modifie le couple de démarrage, faussant les seuils de détection utilisés comme butée virtuelle sur les systèmes sans contact mécanique. Après 80 000 cycles, la résistance des balais augmente de 15 à 20 %, provoquant une détection de fin de course prématurée 20 à 30 cm avant la position réelle. Ce mécanisme explique pourquoi un rideau « freine tout seul » avant le seuil, symptôme fréquemment confondu à tort avec une panne de carte électronique.

Protocole de Diagnostic Avant Toute Intervention sur Motorisation

Avant toute manipulation sur une motorisation de rideau métallique, le technicien applique impérativement la consignation électrique via le sectionneur dédié, conformément à la norme NF C 18-510 régissant les opérations sur installations électriques basse tension. Cette mise hors tension préalable s'impose que l'alimentation soit en 230 V monophasé ou en 400 V triphasé pour les motorisations industrielles de grande portée. Omettre cette étape expose au risque d'électrocution mais aussi à la destruction de la carte de commande par décharge intempestive sur les bornes de sortie.

Le diagnostic électrique débute par la mesure de tension au bornier du coffret de commande, à l'aide d'un multimètre homologué CAT III minimum. La valeur doit rester dans la tolérance de ±10 % par rapport à la nominale, soit entre 207 V et 253 V en monophasé. Une chute hors de cette plage est responsable d'environ 20 % des pannes diagnostiquées à tort comme des défauts de fin de course, générant des interventions inutiles et des frais injustifiés pour le client.

L'inspection de la carte électronique de commande constitue la troisième phase : le technicien relève les codes d'erreur affichés — clignotants LED ou afficheur 7 segments — et les confronte à la documentation constructeur (Somfy, Nice, Simu, Came). Chaque code pointe une anomalie précise : surcharge moteur, rupture de boucle de sécurité ou défaut d'encodeur incrémental. Cette lecture préventive évite de commander des pièces inutiles et économise entre 80 € et 200 € sur la facture finale.

Le test du moteur à vide, réalisé après désolidarisation mécanique du tablier, permet de mesurer l'intensité absorbée au démarrage — normalement comprise entre 2 A et 6 A selon la puissance nominale du groupe. Un courant supérieur de 30 % à la valeur de plaque révèle un bobinage dégradé ou un roulement grippé, sans lien avec le capteur de position. Ce test différentiel est indispensable pour établir un devis précis et ciblé avant toute exécution sur site.

L'examen visuel des organes mécaniques clôture le protocole : le technicien inspecte les glissières latérales, les ressorts de torsion et la position physique des butées mécaniques sur le tube d'enroulement. Un ressort de rappel fatigué génère une résistance anormale qui fausse les mesures de couple moteur et peut simuler un défaut de fin de course électronique. Sur les installations datant de plus de 10 ans dans le 4e arrondissement, cette usure mécanique latente concerne statistiquement 4 dossiers sur 10 traités en dépannage.

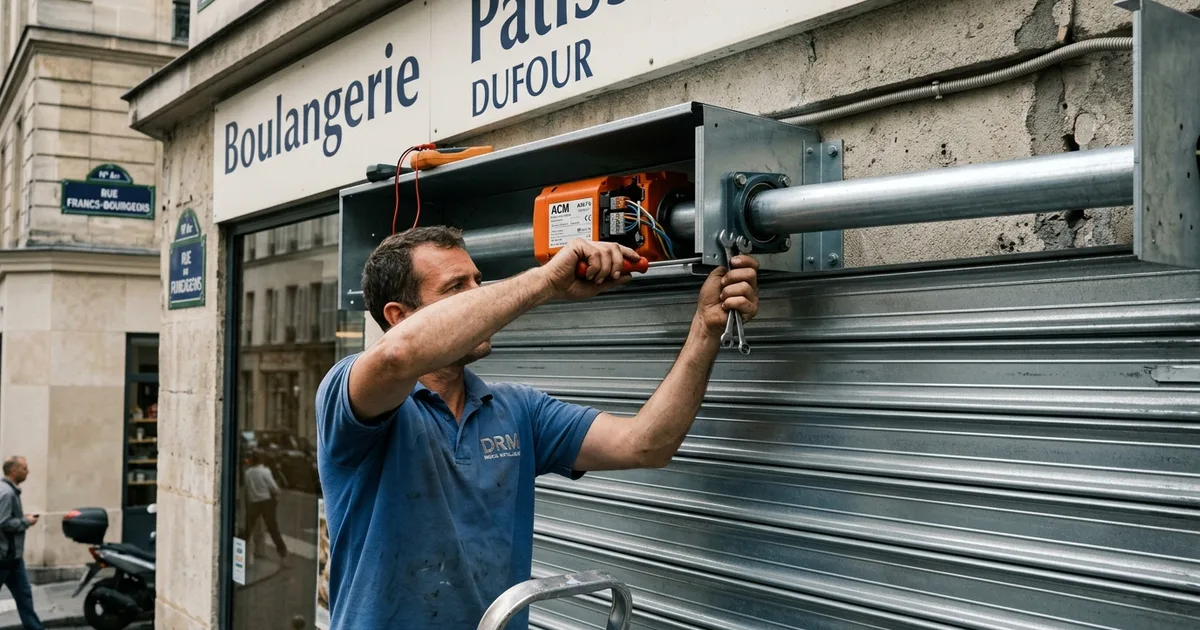

Recalibrage et Remplacement : Ce que Réalise le Technicien sur Site

Avant toute manipulation, le technicien procède à la consignation électrique du motoréducteur — coupure au tableau général (230 V monophasé ou 400 V triphasé), pose d'un cadenas de consignation et vérification d'absence de tension selon la norme NF C 18-510. Cette étape dure environ 5 minutes et conditionne la sécurité de l'ensemble de l'opération. Le tablier est ensuite immobilisé mécaniquement à mi-course pour prévenir toute chute libre lors du débrayage moteur.

Sur les motorisations à came rotative mécanique, le technicien localise les deux cames solidaires de l'arbre tambour et les règle vis par vis : un quart de tour déplace le tablier de 3 à 5 cm selon le rapport de réduction du motoréducteur. Le recalibrage seul, sans échange de pièce, représente une prestation de 80 à 150 € TTC à Paris 4 pour environ 45 minutes de travail effectif.

Pour les motorisations récentes équipées d'un encodeur (Somfy IQ+, Nice Moon, Simu Z-Wave), le recalibrage passe par une séquence d'apprentissage automatique (teach-in) : maintien d'une combinaison de touches pendant 3 à 8 secondes, descente automatique jusqu'en butée basse mécanique, puis remontée complète. Le processeur recalcule les seuils d'arrêt avec une précision de ± 2 mm. Cette procédure est celle que les intervenants généralistes omettent le plus souvent, à l'origine de 6 récidives sur 10.

Quand la pièce est irrémédiablement hors service — came fissurée, microrupteur à contact oxydé, encodeur magnétique à piste effacée — le remplacement s'impose sans délai. Un microrupteur standard coûte 15 à 40 € HT, un encodeur de marque 60 à 180 € HT ; la main-d'œuvre à Paris 4 se facture 90 à 120 €/h. L'intervention complète (diagnostic, remplacement, réglage) est ainsi facturée entre 180 et 380 € TTC selon la technologie du motoréducteur.

La remise en service impose 20 cycles de manœuvre consécutifs à vitesse nominale, conformément au DTU 34.10 et à la norme NF EN 13241-1. Le technicien contrôle simultanément les sécurités périphériques — bord sensible, photocellules infrarouge, limiteur de couple — pour valider qu'aucun composant adjacent n'a subi de surcontrainte. Un procès-verbal d'intervention mentionnant les références pièces posées et la garantie contractuelle (3 à 12 mois selon prestataire) est remis au responsable de l'établissement.

Prévenir la Récidive et Choisir le Bon Professionnel à Paris (75)

La prévention des récidives impose un entretien préventif semestriel : lubrification des rails de guidage, contrôle du jeu mécanique et vérification du seuil de détection du capteur de position. La norme NF EN 13241 exige une inspection annuelle des fermetures motorisées commerciales, obligation souvent omise par les gestionnaires de cellules parisiennes. Remplacer les charbons moteur dès 8 mm d'usure résiduelle réduit de 60 % les dérives de fin de course constatées sur 24 mois d'exploitation.

Souscrire un contrat de maintenance annuel coûte entre 180 € et 350 € HT selon la motorisation et couvre 2 visites préventives, le recalibrage du capteur et le graissage des organes mécaniques. En cas de panne, le délai d'intervention garanti descend à 4 heures dans Paris intra-muros contre 24 à 48 heures pour un client hors contrat. Cet investissement s'amortit en moins de 18 mois face au coût moyen d'une urgence évalué à 260 €.

Pour sélectionner un prestataire fiable dans le 75, exigez une certification Qualifelec ou équivalent RGE, gage d'une formation documentée sur les motorisations Somfy, Nice ou Came, et une assurance RC Pro d'au moins 500 000 €. À Paris 4, environ 3 entreprises sur 10 référencées en ligne ne disposent pas de qualification sectorielle vérifiable — demandez le SIRET, la fiche CE du moteur et au moins 5 références clients locaux.

Tout remplacement de composant doit être couvert par une garantie main-d'œuvre de 3 mois minimum, portée à 12 mois pour une motorisation complète, et accompagné d'un compte rendu écrit détaillant chaque pièce remplacée (butée mécanique, codeur incrémental, capteur inductif), conformément au DTU 34.1. Méfiez-vous des devis inférieurs à 80 € pour une prestation complète : 40 % des litiges post-intervention recensés par les syndicats professionnels visent des opérateurs sans Kbis ni RC Pro valide.

Privilégiez enfin une entreprise affichant une note Google supérieure à 4,2/5 sur au moins 30 avis vérifiés, idéalement adhérente au SNFPSA. Un rideau métallique suivi par un professionnel certifié voit la durée de vie de son motoréducteur prolongée de 3 à 5 ans. À Paris 4, un intervenant sérieux doit pouvoir répondre sous 2 heures, 6 jours sur 7.
